Контроль качества

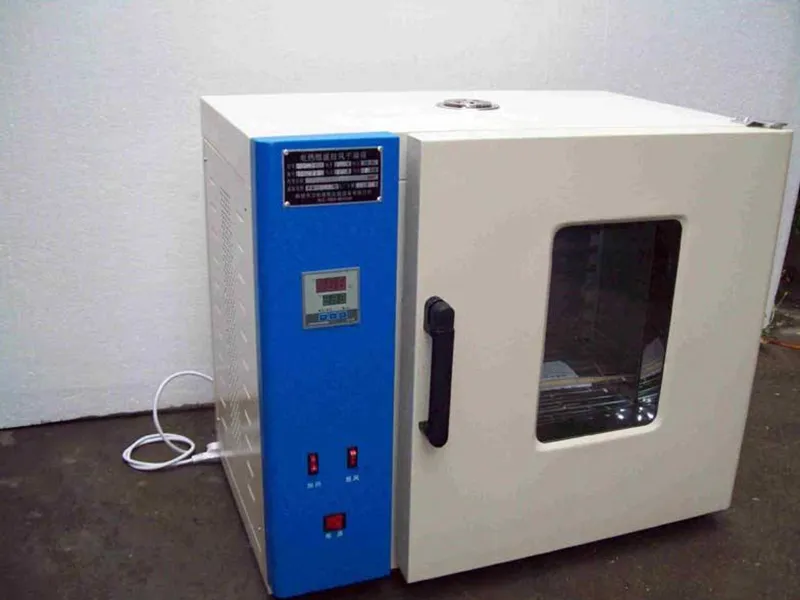

Электрический сушильный шкаф с принудительной циркуляцией воздуха

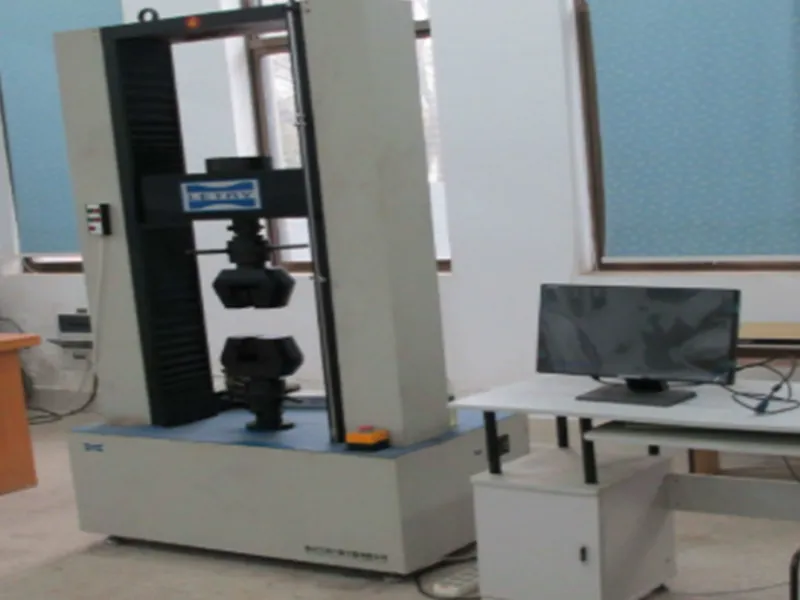

Электронный универсальный испытательный стенд

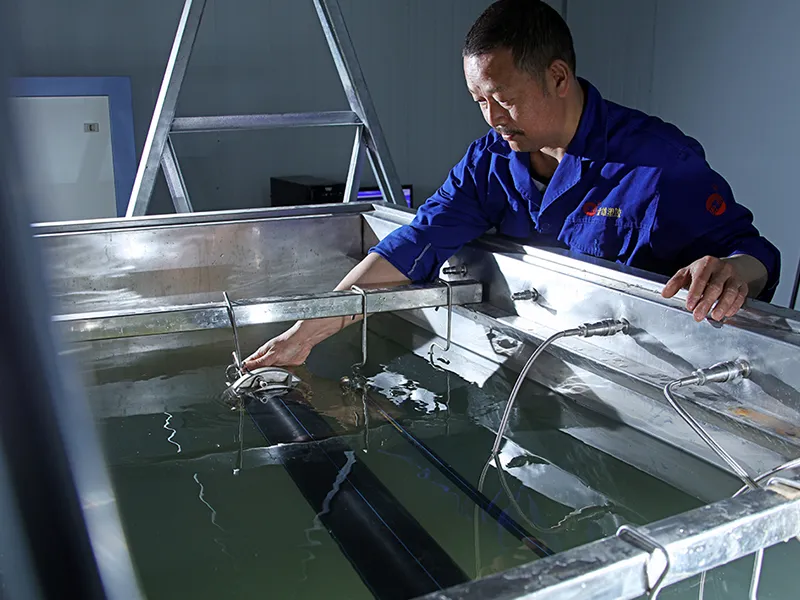

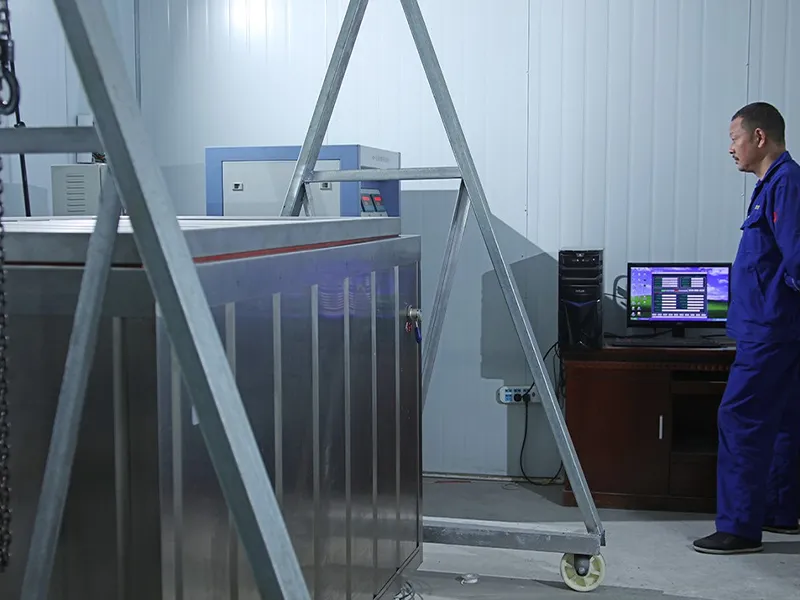

Испытание на гидравлическое давление при постоянной температуре

Стандарты испытания давлением для полиэтиленовых водопроводных труб PE следующие

Ⅰ.Общие положения для гидростатического испытания

01.Перед испытанием давлением трубы должны быть заполнены водой и выдержаны в течение не менее 12 часов.

02. Гидростатическое давление, применяемое во время испытания, должно быть не менее 1,5-кратного рабочего давления трубопровода, с минимальным испытательным давлением 0,80 МПа. Пневматические испытания не могут заменять гидравлические испытания.

03. Длина любого отдельного участка, подвергаемого гидростатическим испытаниям, не должна превышать 1000 метров. Для участков трубопровода, содержащих промежуточные фитинги, испытываемая длина каждого сегмента не должна превышать 500 метров. Трубопроводы из разных материалов в одной системе должны испытываться отдельно.

04. Для создания давления предпочтительно использовать механическое оборудование, оснащенное измерительными приборами. При использовании пружинных манометров их точность не должна быть ниже класса 1,5, диапазон измерения предпочтительно должен составлять от 1,3 до 1,5 раз больше испытательного давления, а диаметр циферблата не менее 150 мм.

05. Испытательный участок не должен включать устройства защиты от гидравлического удара и наружные пожарные гидранты. Все клапаны в системе трубопроводных принадлежностей должны быть полностью открыты.

Ⅱ.Методика гидравлических испытаний: включает в себя предварительную и основную фазы испытаний.

A: Предварительная фаза испытаний должна проходить в следующем порядке и в соответствии со следующими положениями: (1) Снизить давление в испытуемом трубопроводе до атмосферного и поддерживать его в течение 60 минут. Убедиться, что в течение этого периода не происходит поступление воздуха. (2) Постепенно повысить давление в трубопроводе до испытательного давления и стабилизировать его в течение 30 минут. Если в течение этого периода давление снизится, долить воду, но не превышать испытательное давление. Проверить трубные соединения, фитинги и другие места на предмет утечек. В случае утечки немедленно прекратить испытание. Выяснить причину и принять соответствующие меры по устранению неисправности перед возобновлением испытания. (3) Прекратить подачу воды и стабилизировать давление в течение 60 минут. Если через 60 минут давление остается выше 70 % от испытательного давления, этап предварительного испытания считается завершенным. Если через 60 минут давление упало ниже 70 % от испытательного давления, прекратите испытание, выясните причину, примите соответствующие меры по устранению неисправности, а затем повторите испытание.

B: Основная фаза испытания, которая должна проводиться в соответствии со следующими шагами и положениями: (1) Записывайте остаточное давление в трубопроводе каждые 3 минуты в течение 30 минут. Если остаточное давление показывает тенденцию к повышению в течение 30-минутного периода, результат гидростатического испытания считается удовлетворительным. (2) Если остаточное давление не показывает тенденции к повышению в течение 30 минут, наблюдение следует продолжить еще в течение 60 минут. Если падение давления не превышает 0,02 МПа в течение всего 90-минутного периода, гидростатическое испытание считается удовлетворительным. (3) Если ни одно из вышеуказанных условий не выполняется на основном этапе испытания, гидростатическое испытание считается неудовлетворительным. Перед повторным проведением испытания следует выяснить причину и принять соответствующие меры.
